Produktbeschreibung

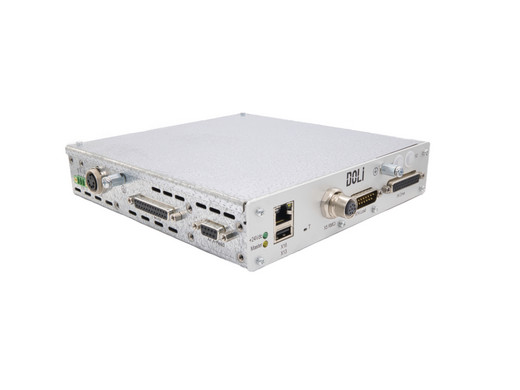

EDCi10 ist ein Einbaugerät für statische Anwendungen mit System- und Abtastraten bis 1 kHz.

Es wird mit 24 VDC versorgt und bietet keine iSI-Erweiterungsslots.

Ethernet-Kommunikation und Fernsteuerung über DOLI RMCi ermöglichen einfache Integration und komfortable Bedienung.

Produktdetails

KategorieBeschreibung
Regeltakt:
  • Bis zu 1 kHz
Versorgungsspannung:
  • +24 V
Regelausgang:
  • ±10 V Command Output über X4 Drive Interface
Messkanäle:
  • Automatische Sensorerkennung durch intelligenten Sensorstecker SGS
  • Maschinensteuerung, Regelausgang analog ±10 V oder diverse digitale Schnittstellen
  • Anschluss für Anzeige/Bedieneinheit Remote Machine Control RMCi mit Not-Halt-Option
  • Anschluss für inkrementelle digitale Sensoren, z.B. zur Positionsmessung
  • Analoger Eingangsverstärker (z.B. für DMS) mit DC-Speisung mit einer Auflösung von 20.000.000 Schritten
Optionen:
  • iSYNC Schnittstelle für mehrachsige Anwendungen. Verbindung mehrerer EDCi. (X11/X12 – optional)
  • ±10 V Command Output über Schnittstelle X18 z.B. für Ansteuerung externer Verstärker (X18 - optional)
PC-Kommunikation:
  • Ethernet RJ45, Kommunikation mit PC. 10/100Mbit
  • USB Direkt-Debug-Schnittstelle
Parametriersoftware:
  • Konfiguration und Parametrierung mit PC-Software DOLI Installation Center (Software kostenfrei verfügbar)
Software zum Betrieb:
  • Steuerung und Versuchsdurchführung mit Applikationssoftware Test&MotionPlus
  • eigenen Applikationssoftware über DOLI DoPE API (API inkl. Dokumentation kostenfrei verfügbar)
