Produktbeschreibung

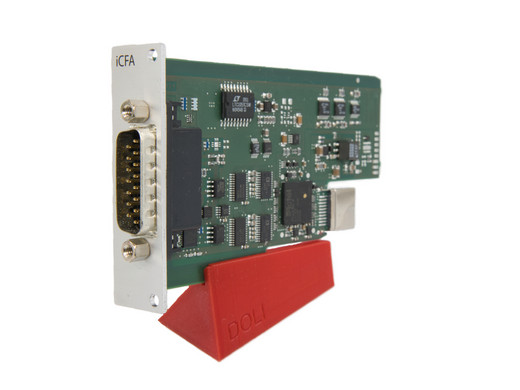

Das iCFA ist ein Erweiterungsmodul, das mit sowohl DC- als auch AC-Wandlern arbeitet, analoge Signale erfasst und speziell für DC-versorgte Dehnungsmessstreifen sowie AC-versorgte LVDTs ausgelegt ist. Die interne Signalaufbereitung erfolgt über einen 24-Bit-Analog-Digital-Wandler.
Der Eingangsbereich lässt sich über die Verstärkung anpassen und reicht von ±5 mV bis ±10 V. Je nach Sensorart kann die Speisung mit 0,9 V oder 7 V AC (effektiv, 5 kHz) bzw. 1,25 V oder 10 V DC erfolgen.
Über den intelligenten Sensorstecker SGS erfolgt eine automatische Sensorerkennung für:
LVDTs und induktive Wandler mit einer Ausgangssignalempfindlichkeit von 4 bis 640 mV/V
Ausgangssignalempfindlichkeit von analogen Dehnungsmessstreifen-Wandlern von 1, 2, 4, 8 bis 640 mV/V
analoge Signale im Bereich von 1 bis 10 V
Das Modul erreicht ein Signal-Rausch-Verhältnis von 96 dB bei einer Filterzeit von 1 ms und weist eine Temperaturdrift von 4 ppm/K auf.
