EDCi52A

Tischgerätgerät mit ±10V-Regelausgang und Bedienelement RMCi1

Produktbeschreibung

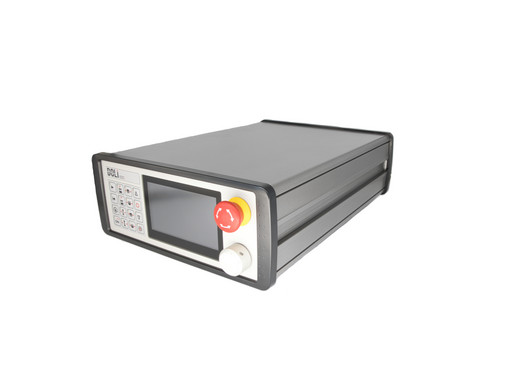

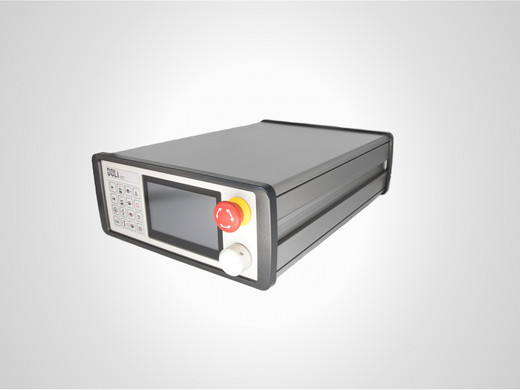

EDCi52A ist ein Tischgerät für statische und dynamische Anwendungen mit System- und Abtastraten bis 10 kHz.

Es wird mit 230 VAC versorgt, verfügt über drei iSI-Erweiterungsslots und ist mit einer integrierten Anzeige- und Bedieneinheit (RMCi1) ausgestattet.

Die Ethernet-Schnittstelle ermöglicht eine einfache Integration in bestehende Systeme.

Produktdetails

Kategorie	Beschreibung
Regeltakt:	Bis zu 10 kHz
iSI-Slots:	Bis zu 3 iSI – Module (X21 – X23)
Versorgungsspannung:	100 - 240 V, 50/60 Hz
Regelausgang:	±10 V Command Output über X4 Drive Interface
Messkanäle:	Automatische Sensorerkennung durch intelligenten Sensorstecker SGS Universal Digital IO Interface, Anschluss für 8 digitale Eingänge und 8 digitale Ausgänge, 24 V Maschinensteuerung, Regelausgang analog ±10 V oder diverse digitale Schnittstellen Anschluss für Anzeige/Bedieneinheit Remote Machine Control RMCi mit Not-Halt-Option Anschluss für inkrementelle digitale Sensoren, z.B. zur Positionsmessung Analoger Eingangsverstärker (z.B. für DMS) mit DC-Speisung mit einer Auflösung von 20.000.000 Schritten
Optionen:	iSYNC Schnittstelle für mehrachsige Anwendungen. Verbindung mehrerer EDCi. (X11/X12 – optional) ±10 V Command Output über Schnittstelle X18 z.B. für Ansteuerung externer Verstärker (X18 - optional) Serielles Interface für externe Elektroniken (Y1 – optional)
PC-Kommunikation:	Ethernet RJ45, Kommunikation mit PC. 10/100Mbit USB 2.0, Kommunikation mit PC USB Direkt-Debug-Schnittstelle
Parametriersoftware:	Konfiguration und Parametrierung mit PC-Software DOLI Installation Center (Software kostenfrei verfügbar)
Software zum Betrieb:	Steuerung und Versuchsdurchführung mit Applikationssoftware Test&MotionPlus eigenen Applikationssoftware über DOLI DoPE API (API inkl. Dokumentation kostenfrei verfügbar) stand-alone Testing (nur in Verbindung mit RMCi1 und/oder RMCi8)

EDCi52A

Basisvariante

System- und Abtastrate [kHz]	10
Max. Prüffrequenz [Hz]	500
Ausgangsstellgröße	±10 V
Digitale I/Os	8
iSI-Schnittstellenerweiterung	3
Interner Leistungsverstärker	-

EDCi52A-DB

Drive Box

System- und Abtastrate [kHz]	10
Max. Prüffrequenz [Hz]	500
Ausgangsstellgröße	±10 V
Digitale I/Os	32
iSI-Schnittstellenerweiterung	3
Interner Leistungsverstärker	-

EDCi52A-16

160 Watt

System- und Abtastrate [kHz]	10
Max. Prüffrequenz [Hz]	500
Ausgangsstellgröße	±10 V
Digitale I/Os	8
iSI-Schnittstellenerweiterung	3
Interner Leistungsverstärker	160 W

EDCi52A-32

320 Watt

System- und Abtastrate [kHz]	10
Max. Prüffrequenz [Hz]	500
Ausgangsstellgröße	±10 V
Digitale I/Os	8
iSI-Schnittstellenerweiterung	3
Interner Leistungsverstärker	320 W

EDCi52A-SV

Servoventil Verstärker

System- und Abtastrate [kHz]	10
Max. Prüffrequenz [Hz]	500
Ausgangsstellgröße	300 mA
Digitale I/Os	8
iSI-Schnittstellenerweiterung	3
Interner Leistungsverstärker	-
