Produktbeschreibung

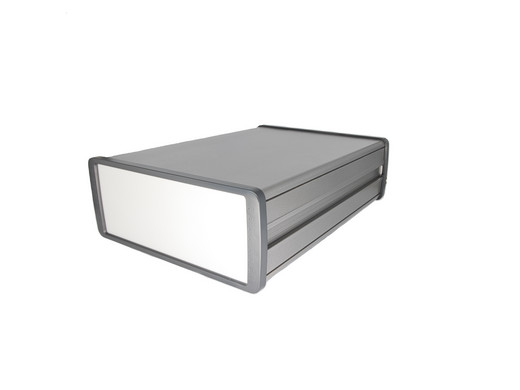

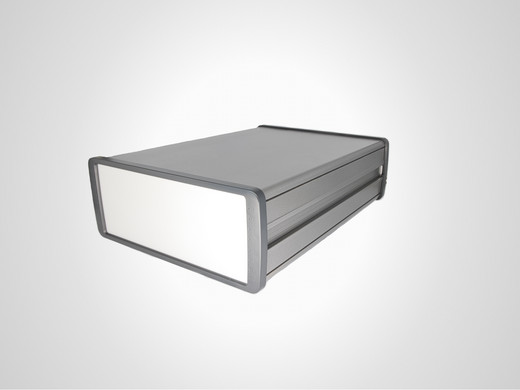

EDCi72 ist ein Tischgerät für anspruchsvolle statische und dynamische Anwendungen mit System- und Abtastraten bis 10 kHz.

Es wird mit 230 VAC versorgt und verfügt über acht iSI-Erweiterungsslots.

Ethernet-Kommunikation und Fernsteuerung über DOLI RMCi ermöglichen einfache Integration und komfortable Bedienung.

Produktdetails

KategorieBeschreibung
Regeltakt:
  • Bis zu 10 kHz

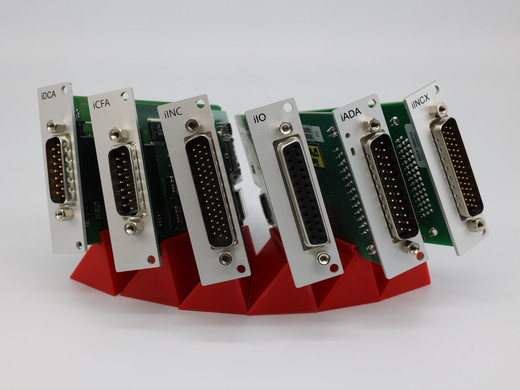

iSI-Slots:
  • Bis zu 8 iSI – Module (X21 – X28)
Versorgungsspannung:
  • 100 - 240 V, 50/60 Hz
Regelausgang:
  • ±10 V Command Output über X4 Drive Interface
Messkanäle:
  • Automatische Sensorerkennung durch intelligenten Sensorstecker SGS
  • Universal Digital IO Interface, Anschluss für 8 digitale Eingänge und 8 digitale Ausgänge, 24 V
  • Maschinensteuerung, Regelausgang analog ±10 V oder diverse digitale Schnittstellen

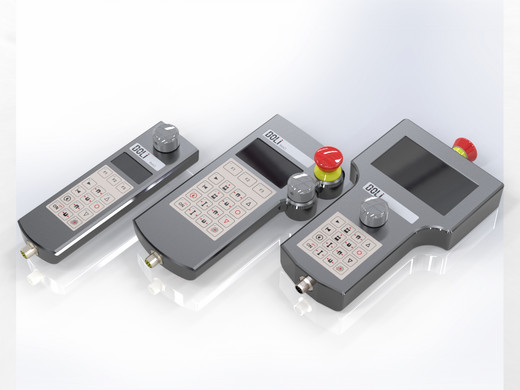

  • Anschluss für Anzeige/Bedieneinheit Remote Machine Control RMCi mit Not-Halt-Option
  • Anschluss für inkrementelle digitale Sensoren, z.B. zur Positionsmessung
  • Analoger Eingangsverstärker (z.B. für DMS) mit DC-Speisung mit einer Auflösung von 20.000.000 Schritten
Optionen:
  • iSYNC Schnittstelle für mehrachsige Anwendungen. Verbindung mehrerer EDCi. (X11/X12 – optional)
  • ±10 V Command Output über Schnittstelle X18 z.B. für Ansteuerung externer Verstärker (X18 – optional)
  • Serielles Interface für externe Elektroniken (Y1 – optional)
PC-Kommunikation:
  • Ethernet RJ45, Kommunikation mit PC. 10/100Mbit
  • USB 2.0, Kommunikation mit PC
  • USB Direkt-Debug-Schnittstelle
Parametriersoftware:
  • Konfiguration und Parametrierung mit PC-Software DOLI Installation Center (Software kostenfrei verfügbar)
Software zum Betrieb:
  • Steuerung und Versuchsdurchführung mit Applikationssoftware Test&MotionPlus
  • eigenen Applikationssoftware über DOLI DoPE API (API inkl. Dokumentation kostenfrei verfügbar)
  • stand-alone Testing (nur in Verbindung mit RMCi1 und/oder RMCi8)
